除默认路由表外,您还可以创建自定义路由表,管理私有网络的路由流量。

创建路由表

  1. 登录管理控制台。

  2. 在控制台顶部的菜单栏中,选择产品与服务 > 网络服务 > VPC 网络,进入VPC 网络页面。

  3. 在页面左侧导航栏中,点击路由表,进入路由表页面。

    504002 routetable page
  4. 选择要创建的路由表的区域。

  5. 点击创建,弹出创建路由表页面。

    创建路由表
  6. 输入路由表名称,并选择所属 VPC 网络和关联资源类型。

    说明

    一个路由表只能关联同一种类型的资源,且创建后不可修改。例如,路由表需要关联私有网络,则关联资源类型选择私有网络,创建后,该路由表只能关联私有网络,不可关联负载均衡器。

  7. 点击提交

绑定路由表

您可以将路由表绑定到负载均衡器或私有网络(这取决于该路由表创建时所选择的关联资源类型)。

说明
  • 一个路由表可以绑定多个相同类型的资源,但一个资源只能绑定一个路由表。

  • 暂不支持批量绑定和解绑。

以下以绑定路由表到私有网络为例进行介绍,绑定路由表到负载均衡器的操作类似。

您可以在 VPC 网络的私有网络管理页面绑定路由表,具体操作请参见绑定路由表。您也可以在路由表详情页面进行绑定,操作如下:

  1. 登录管理控制台。

  2. 在控制台顶部的菜单栏中,选择产品与服务 > 网络服务 > VPC 网络,进入VPC 网络页面。

  3. 在页面左侧导航栏中,点击路由表,进入路由表页面。

    504002 routetable page
  4. 点击目标路由表的 ID,进入路由表详情页面。

  5. 基本属性区域,点击function icon图标,选择绑定私有网络

    说明

    若该路由表的关联资源类型为负载均衡器,则只能选择绑定负载均衡器

    504002 bind vxnet
  6. 在弹出的页面中,选择要绑定的私有网络,点击提交

    绑定成功后,资源字段后将显示已绑定的私有网络名称。

    再次点击function icon图标,可看到解绑私有网络选项,点击可进行解绑操作。

管理路由表规则

  • 当路由表绑定到私有网络后,将自动添加一条路由规则,用于私有网络内部云资源通信,该路由不可删除。除此条路由规则外,您还可以自定义其他路由规则。

  • 无论是默认路由表还是自定义路由表,都可以手动添加路由规则。

添加路由规则

说明

添加路由规则前,需要先将路由表绑定到私有网络或负载均衡器。

  1. 通过 Web 浏览器登录 Console。

  2. 在顶部菜单栏中选择产品与服务 > 网络服务 > VPC 网络,进入VPC 网络页面。

  3. 在页面左侧导航栏中,点击路由表,进入路由表管理页面。

  4. 点击目标路由表 ID,进入路由表详情页面。

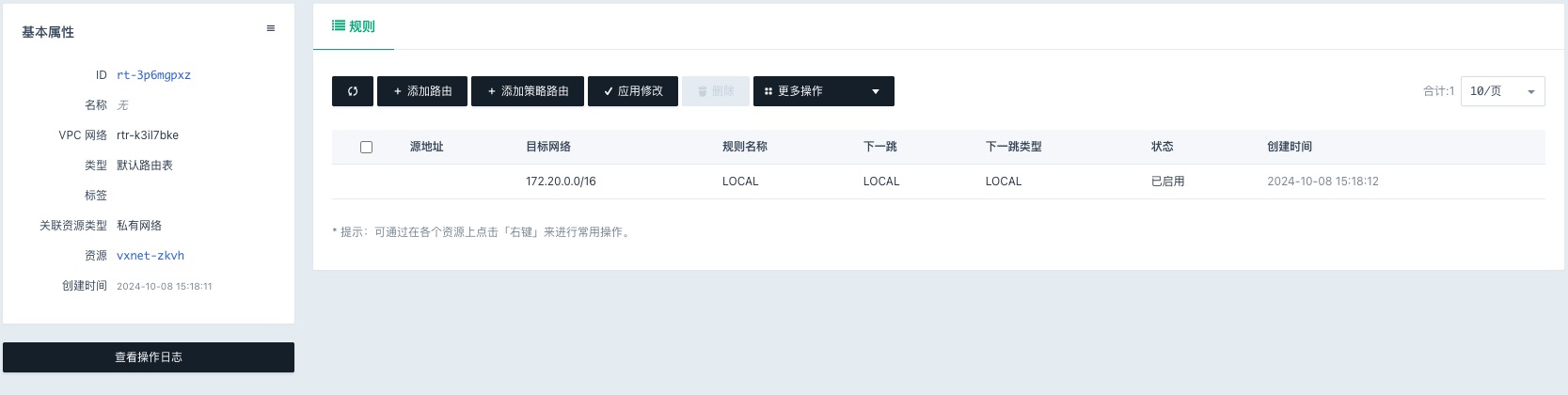

    routing_table_info
  5. 在路由表详情页面,点击 + 添加路由,弹出对话框。用户根据页面提示信息,填写规则。页面参数说明如下。

    参数 说明

    目标网络

    • 输入规则名称以及要转发到的目标网段。

    • 点击添加更多目标网络,可以添加多个目标网段的路由规则。

    下一跳

    可根据需求,勾选 路由器IP 地址NAT 网关

    • 路由器 表示将目标网段范围内的流量路由至所选择的 VPC 管理路由器。

    • IP 地址 表示将目标网段范围内的流量转发至某 IP 所对应的设备或应用。

    • NAT 网关 表示将目标网段范围内的流量转发至所选择的 NAT 网关。仅私有网络类型路由表可选择该选项。

    说明
    • 仅当路由表关联资源类型为私有网络时,才能配置指向 NAT 网关的路由。

    • NAT 网关需要与路由表在同一私有网络。

  6. 确认参数填写无误后,点击提交

  7. 在路由表详情页面,点击应用修改,完成操作。

添加策略路由规则

用户可以通过策略路由,指定源地址,选择不同的路由路径。

  1. 延续前文步骤,进入路由表详情页面。

  2. 在路由表详情页面,点击 + 添加策略路由表规则,弹出对话框。用户根据页面提示信息,填写规则。页面参数说明如下。

    参数 说明

    源地址

    可选,缺省为所有地址。

    目标网络

    与路由表绑定的云资源能够访问的 IP 网络。如需访问所有外网网段,目标网络填入 0.0.0.0/0

    下一跳类型

    可根据需求,勾选 路由器IP 地址NAT 网关

    • 路由器 表示将指向目标网段的流量转发到当前 VPC 管理路由器。

    • IP 地址 表示将指向目标网段的流量转发至某 IP 所对应的设备或应用。

    • NAT 网关 表示将指向目标网段的流量转发至所选择的 NAT 网关。仅私有网络类型路由表可选择该选项。

    优先级

    策略路由规则的优先级。取值范围 0~100

    • 数字越小,优先级越高。

    • 优先级相同的规则,创建时间早的规则优先级高。

  3. 确认参数填写无误后,点击提交

  4. 在路由表详情页面,点击应用修改,完成操作。

路由规则其他操作

  1. 延续前文步骤,进入路由表详情页面。

  2. 在路由规则列表,右键点击目标规则后,在弹出的快捷菜单中可点击修改、禁用、启用及删除。

    • 修改 可修改规则名称、源地址、目标网络及下一跳。

    • 禁用 禁用所选规则,禁用后规则失效。

    • 启用 启用当前被禁用的规则,使之重新生效。

    • 删除 删除所选规则。

  3. 对路由规则执行上述操作后,点击应用修改,使得操作生效。
